Endüstriyel manipülatör, üretim ortamlarında yüklerin güvenli, kontrollü ve ergonomik şekilde kaldırılması, taşınması, döndürülmesi ve konumlandırılması için kullanılan operatör kontrollü taşıma sistemidir.
Bu sistemler özellikle manuel taşımanın operatör yorgunluğu, iş güvenliği riski, ürün hasarı, düşük hassasiyet ve verimsizlik oluşturduğu üretim alanlarında kullanılır.
PM Manipülatör sistemleri, yükü operatörün fiziksel gücüyle taşıtmak yerine pnömatik dengeleme teknolojisiyle yük ağırlığını dengeler. Operatör yükü taşımak yerine yönlendirir.
Endüstriyel manipülatörlerin kullanım alanları
- Ağır parça taşıma
- Hassas konumlandırma
- Eksantrik yük taşıma
- Tekrarlı kaldırma operasyonları
- Montaj hatları
- Makine besleme ve boşaltma
- Otomotiv üretimi
- Dökümhane uygulamaları
- Varil taşıma
- Bobin ve makara taşıma
- Savunma sanayi uygulamaları
- Cam ve panel taşıma
- Metal parça taşıma
Endüstriyel Manipülatör Neden Kullanılır?
Üretimde ağır veya tekrarlı yüklerin elle taşınması ciddi problemler oluşturur.
Başlıca problemler:
- Operatör yorgunluğu
- Kas ve iskelet sistemi zorlanmaları
- İş kazası riski
- Ürün hasarı
- Düşük konumlandırma hassasiyeti
- Salınım yapan yükler
- Eksantrik yüklerde kontrol zorluğu
- Uzayan çevrim süreleri
- Üretim verimliliğinde düşüş
Endüstriyel manipülatörler bu problemleri azaltmak ve üretim sürecini daha güvenli hale getirmek için kullanılır. Manipülatör yükün ağırlığını dengeler; operatör ise yükü hassas şekilde hareket ettirir ve konumlandırır.
Bu sayede: operatör güvenliği artar, fiziksel yük azalır, üretim hızı yükselir, ürün hasarı azalır, hassas konumlandırma sağlanır ve tekrarlanabilir proses kalitesi oluşur.
Pnömatik Manipülatör Nasıl Çalışır?
Pnömatik manipülatörler basınçlı hava ile çalışan dengeleme sistemleridir. Sistem, yükün ağırlığını pnömatik olarak dengeler ve operatörün yükü çok düşük kuvvetle hareket ettirmesini sağlar. Bu prensip genellikle sıfır yerçekimi etkisi olarak tanımlanır.
Bir pnömatik manipülatör sisteminde bulunabilecek bileşenler:
- Pnömatik dengeleme silindirleri
- Çift halatlı dengeleme sistemi
- Rijit kol yapısı
- Pnömatik fren sistemi
- Pnömatik döndürme sistemi
- Güvenlik valfleri
- Özel gripper sistemi
- Vakum, mıknatıs veya mekanik tutucu
- Raylı taşıma sistemi
- Acil durdurma ve güvenlik ekipmanları
Pnömatik manipülatör — çalışma prensibi
Sıfır Yerçekimi Etkisi Nedir?
Sıfır yerçekimi etkisi, manipülatörün yük ağırlığını pnömatik olarak dengelemesiyle oluşan taşıma hissidir. Operatör yükün gerçek ağırlığını taşımaz; yük dengelenmiş durumda olduğu için operatör yükü sadece yönlendirir. Bu yapı özellikle tekrarlı kaldırma yapılan üretim alanlarında önemlidir.
Avantajları:
- Daha az operatör yorgunluğu
- Daha güvenli taşıma
- Daha hassas konumlandırma
- Daha hızlı çevrim süresi
- Daha düşük fiziksel zorlanma
- Daha kontrollü hareket

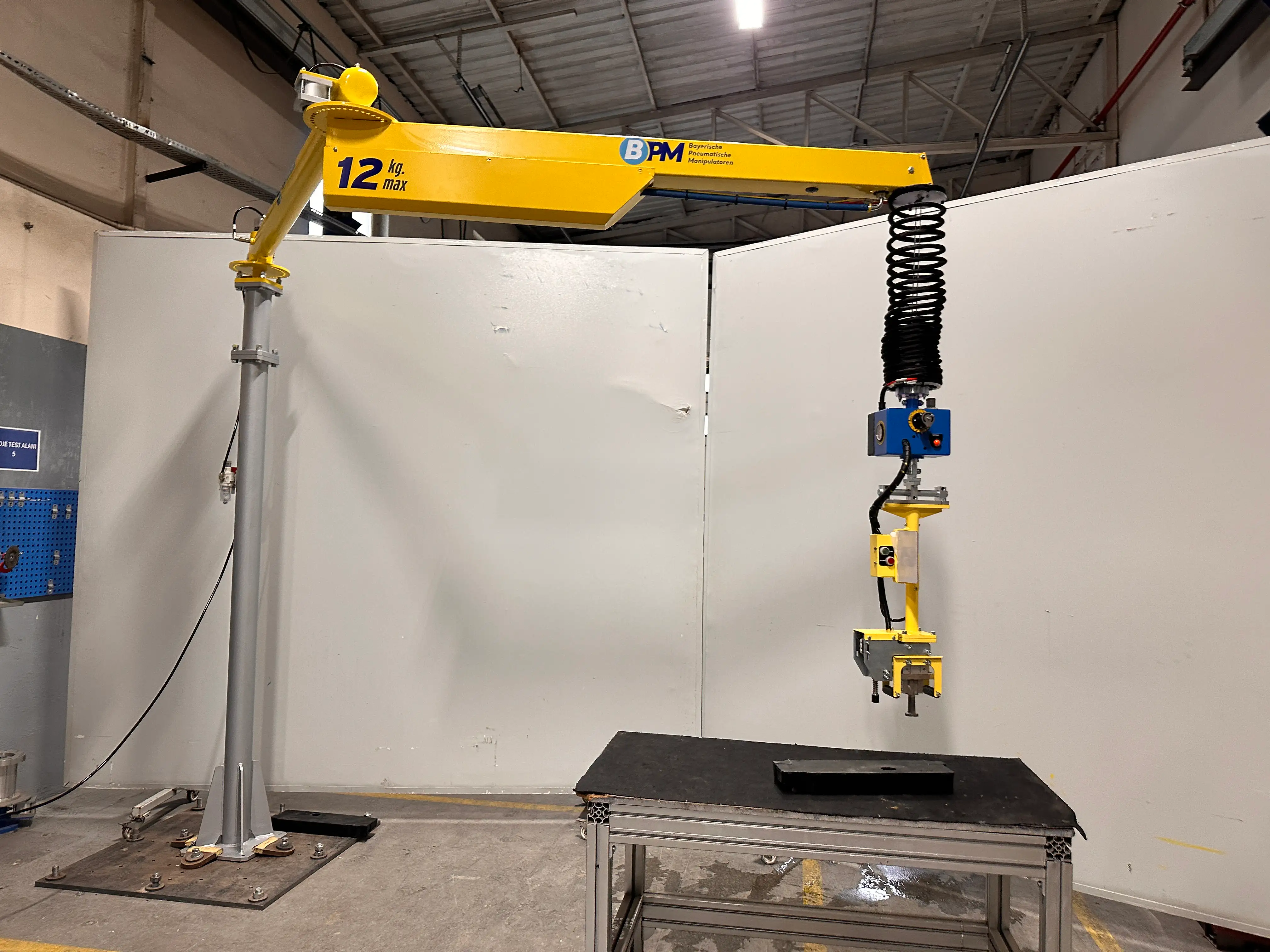

Halatlı Manipülatör Nedir?
Halatlı manipülatörler, çelik halatlar ile pnömatik dengeleme sistemine bağlanan ergonomik taşıma sistemleridir. Bu sistemler genellikle hızlı, esnek ve geniş hareket alanı gerektiren uygulamalarda kullanılır.
Kullanım alanları: kutu taşıma, ambalaj operasyonları, hafif ve orta ağırlıktaki parçalar, montaj hatları, standart kaldırma uygulamaları, hızlı üretim çevrimleri.
Avantajları: yüksek hareket serbestliği, hızlı kullanım, geniş çalışma alanı, düşük operatör yorgunluğu, ergonomik taşıma, esnek uygulama kabiliyeti.
PM halatlı manipülatörlerde çift halatlı güvenlik yapısı önemli bir avantajdır. İki bağımsız çelik halat yükün dengelenmesine destek olur ve güvenlik açısından ek bir mekanik emniyet katmanı sağlar.
Halatlı manipülatör — geniş hareket alanı
Rijit Kollu Manipülatör Nedir?
Rijit kollu manipülatörler, yükü halatla değil mekanik kol yapısı ile taşıyan sistemlerdir. Özellikle eksantrik, dengesiz, ağır veya hassas konumlandırma gerektiren yüklerde kullanılır.
Kullanım alanları: eksantrik yük taşıma, ağır sanayi parçaları, otomotiv komponentleri, varil taşıma ve döndürme, bobin ve makara taşıma, savunma sanayi ürünleri, hassas montaj operasyonları, salınımsız taşıma gerektiren uygulamalar.
Avantajları: salınımsız taşıma, yüksek konumlandırma hassasiyeti, eksantrik yüklerde daha iyi kontrol, güvenli ağır yük taşıma, kontrollü döndürme kabiliyeti, operatör için daha stabil kullanım.
Rijit kollu manipülatör — stabil taşıma
Eksantrik Yükler Neden Problem Oluşturur?
Eksantrik yük, ağırlık merkezi kaldırma ekseniyle aynı hizada olmayan yüktür. Geleneksel kaldırma sistemleri salınım, dönme ve konumlandırma zorluğu oluşturabilir.
- Kontrolsüz salınım
- Dönme eğilimi
- Operatör kontrolünde zorlanma
- Hassas pozisyonlama problemi
- İş güvenliği riski
- Ürün hasarı riski
Rijit kollu manipülatörler bu problemleri azaltmak için kullanılır. Mekanik kol yapısı yükü stabil tutar ve kontrolsüz hareketleri engeller.
Pnömatik Manipülatör ve Servo Sistemler Arasındaki Fark
Pnömatik manipülatörler basınçlı hava ile çalışır. Servo sistemler ise elektrik motorları ve yazılım kontrollü hareket sistemleriyle çalışır.
Pnömatik manipülatörlerin avantajları:
- Daha doğal operatör etkileşimi
- Darbe ve ani yük değişimlerine karşı daha yumuşak davranış
- Daha basit mekanik yapı
- Daha düşük bakım ihtiyacı
- Zorlu endüstriyel ortamlara uygunluk
- Sürekli üretim operasyonlarında yüksek güvenilirlik
- Hassas ve kontrollü ergonomik kullanım
PM Manipülatör sistemleri özellikle ağır sanayi, otomotiv, dökümhane, savunma, metal işleme ve üretim hatlarında pnömatik teknolojinin güvenilirliğinden yararlanır.
Endüstriyel Manipülatörlerde Güvenlik
Manipülatör sistemlerinde güvenlik tasarımın en kritik parçasıdır.
Modern manipülatörlerde kullanılan güvenlik sistemleri:
- Pnömatik güvenlik valfleri
- Mekanik fren sistemleri
- Basınç kaybında yükü emniyete alan sistemler
- Acil durdurma ekipmanları
- Parça var yok sensörleri
- Kontrollü tutma ve bırakma mantığı
- CE uyumlu güvenlik mimarisi
- Operatör kontrollü hareket yapısı
PM Manipülatör sistemleri uygulama ihtiyacına göre güvenlik sistemi, tutucu mantığı, fren yapısı ve gripper mühendisliği ile birlikte tasarlanır.
Kullanım Alanları
PM Manipülatör sistemleri birçok sektörde kullanılmaktadır.

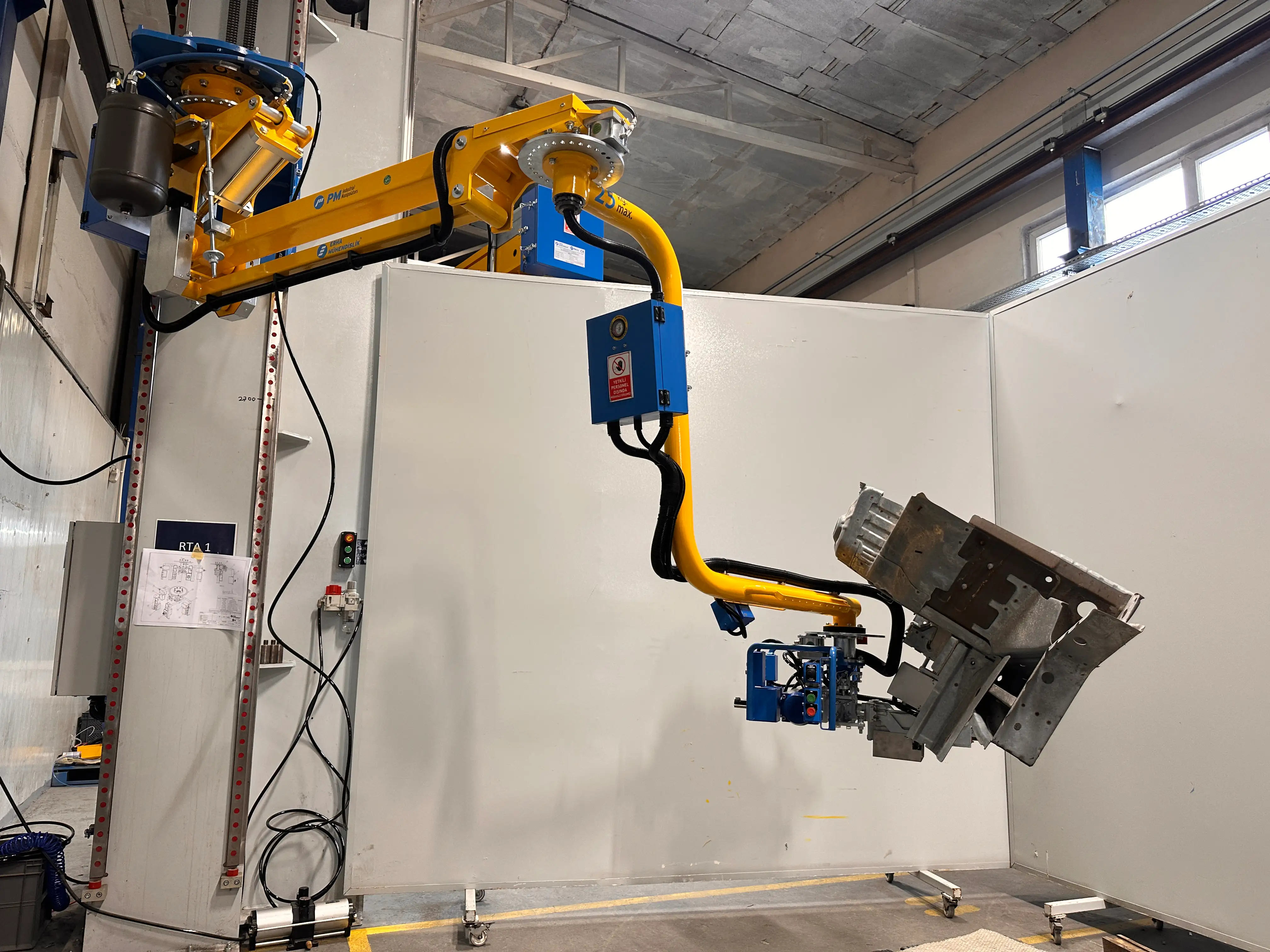

Otomotiv Sektörü
Şasi parçaları, fren diskleri, koltuk iskeletleri, motor parçaları, batarya sistemleri, aks parçaları ve sac metal komponentlerin hassas taşınması.

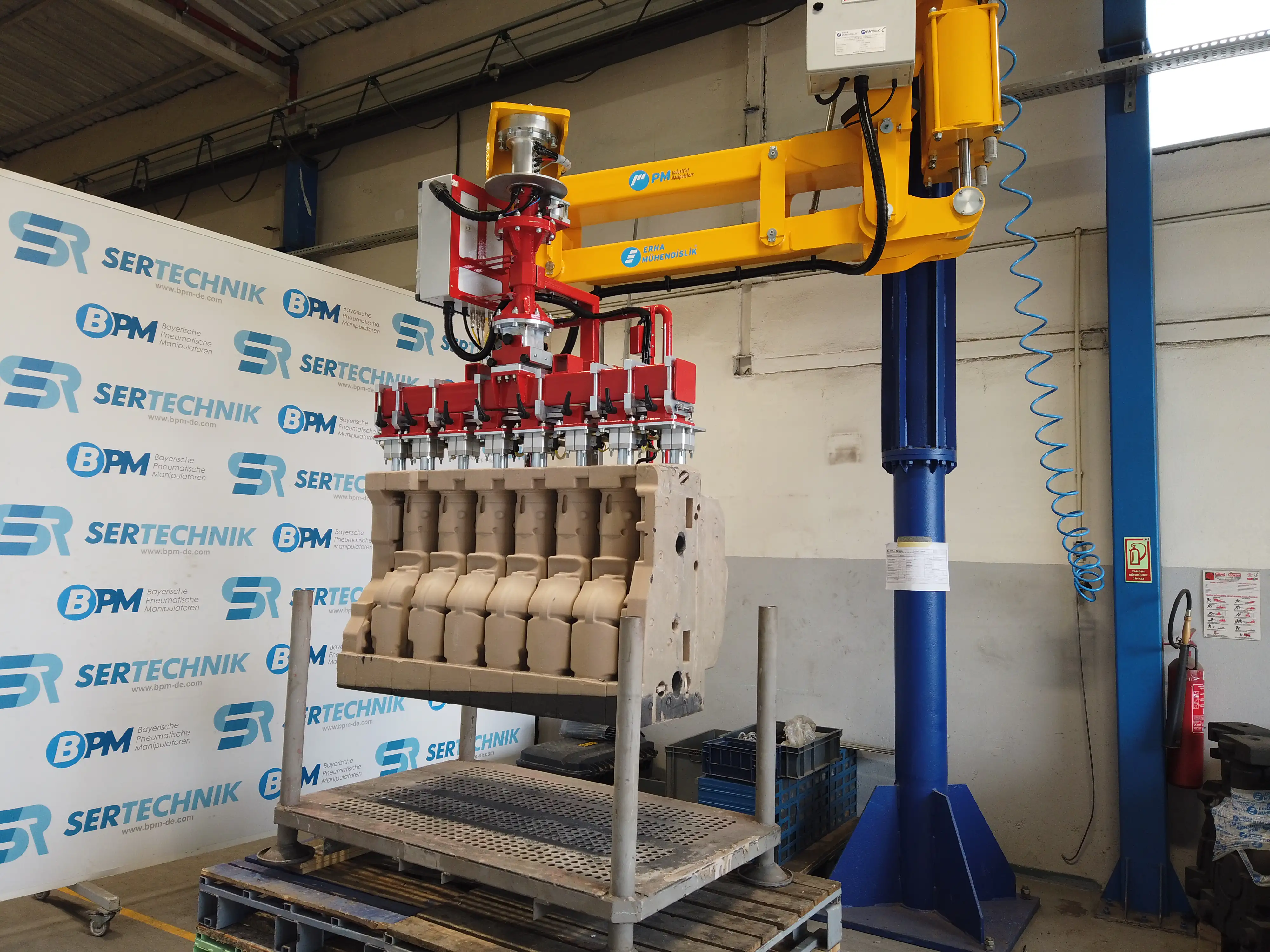

Dökümhane Uygulamaları
Döküm maçaları, ağır döküm parçalar, kalıp ve model taşıma, yüzey işlem ile boyama ve kaplama öncesi taşıma operasyonları.

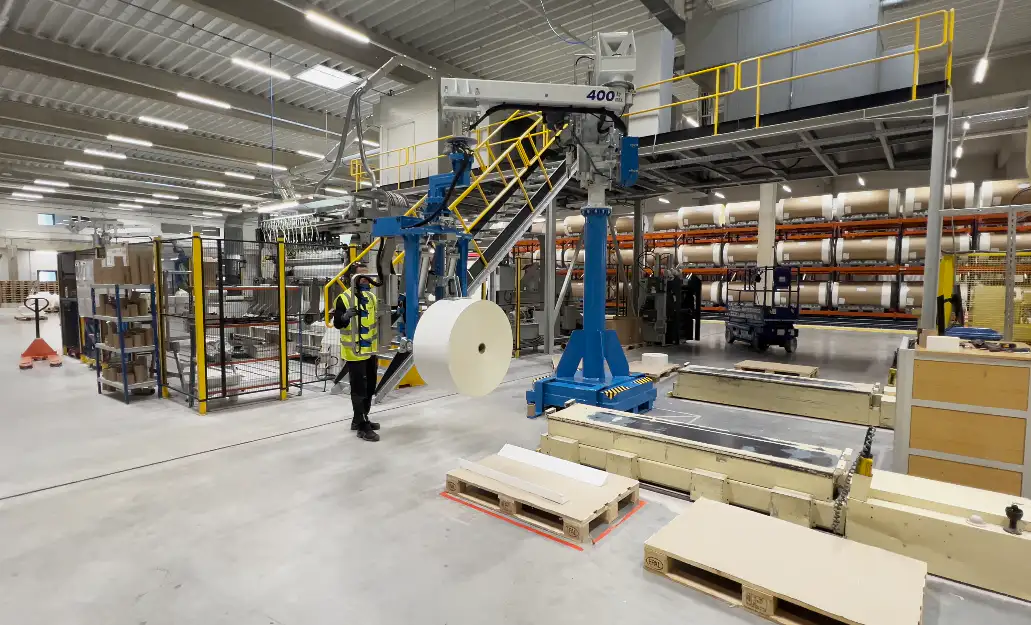

Bobin ve Makara Taşıma
Eksantrik yük kontrolü ve döndürme kabiliyeti gerektiren uygulamalarda PM Reelful gibi sistemler rijit kol stabilizasyonu sağlar.

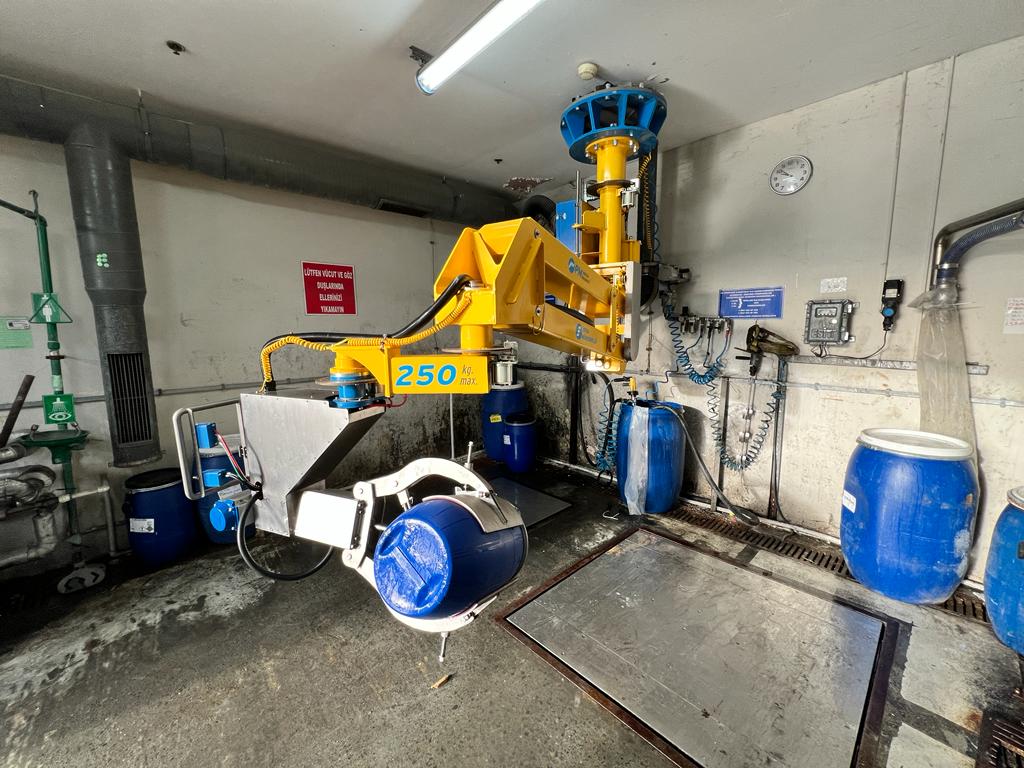

Varil Taşıma
Kaldırma, taşıma, döndürme ve kontrollü boşaltma için PM Drumful çözümleri. ATEX gerektiren ortamlarda uygulama özel olarak değerlendirilmelidir.

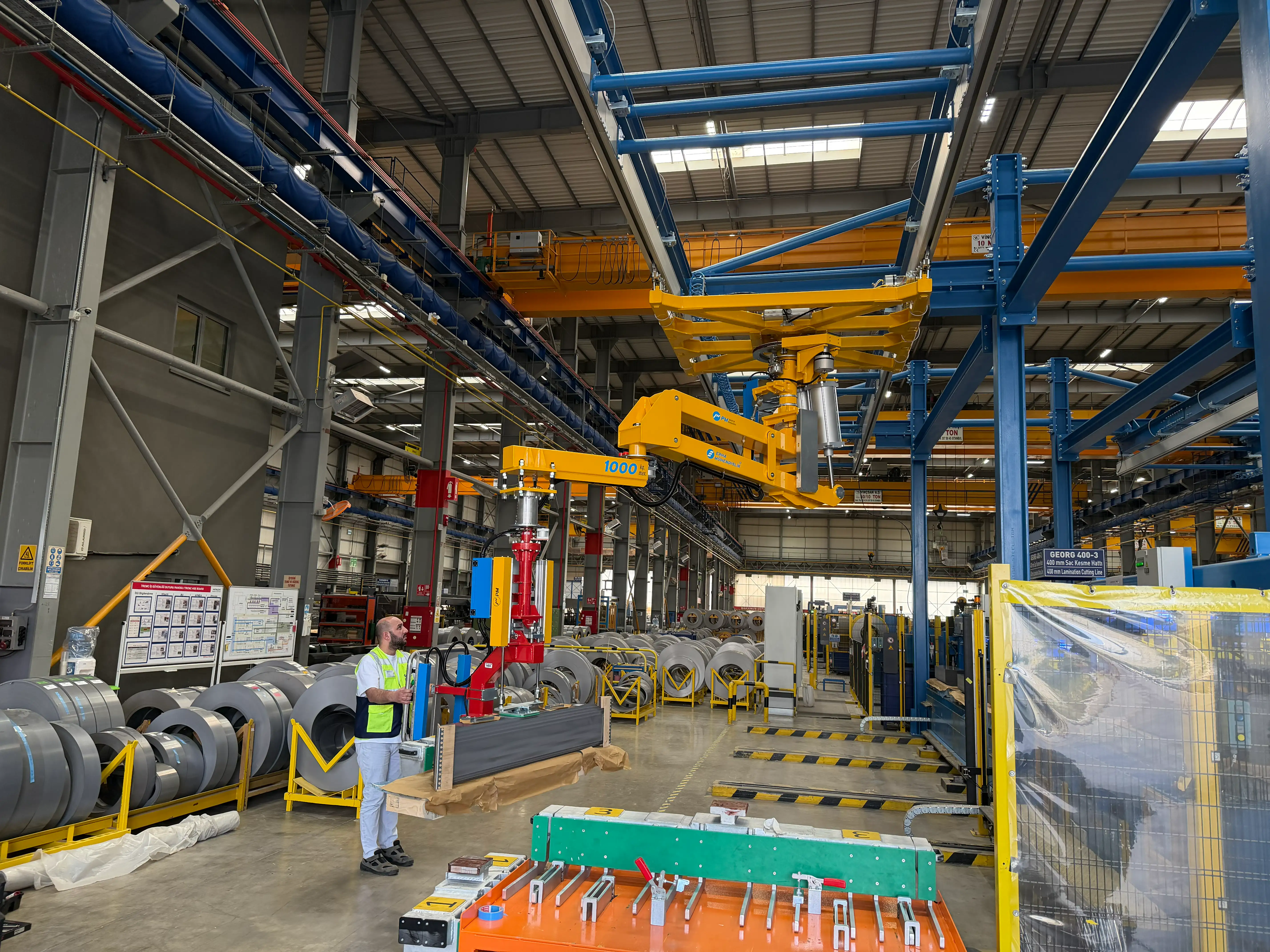

Raylı Manipülatör Sistemleri
Geniş çalışma alanı, birden fazla istasyonda kullanım, üretim hattı boyunca hareket ve esnek yerleşim. Tavan rayı, köprü, alüminyum veya çelik konstrüksiyon üzerinde uygulanabilir.
Özel Gripper Mühendisliği
Pnömatik gripper, vakumlu tutucu, manyetik tutucu, mekanik sıkma, mandrel, kanca ve özel aparatlar. Tasarım; güvenlik, hasar riski, hassasiyet ve üretim hızını doğrudan etkiler.
Savunma Sanayi
Mühimmat taşıma, roket gövdesi konumlandırma, silindirik ağır ürünler ve hassas montaj operasyonlarında salınımsız rijit kollu manipülatörler önemli avantaj sağlar.
Neden PM Manipülatör?
PM Manipülatör, Erha Mühendislik tarafından geliştirilen ve üretilen endüstriyel pnömatik manipülatör markasıdır. Erha Mühendislik 1988 yılından bu yana mühendislik ve üretim alanında faaliyet göstermektedir.
PM Manipülatör sistemleri şu altyapıya dayanır:
- 37 yıldan fazla mühendislik ve üretim deneyimi
- Gerçek üretici kimliği
- İstanbul’da entegre üretim altyapısı
- CNC işleme kabiliyeti
- Kaynak, montaj, boyama ve kalite kontrol süreçleri
- ERP destekli üretim planlama
- Özel gripper tasarım kabiliyeti
- Ağır sanayi uygulama tecrübesi
- CE ve Avrupa standartlarına uygun tasarım yaklaşımı
- Pnömatik dengeleme sistemlerinde yüksek tecrübe
PM Manipülatör standart ürün üretmenin yanında, uygulamaya özel mühendislik çözümleri de geliştirir.
Sık Sorulan Sorular
Endüstriyel manipülatör nedir?
Endüstriyel manipülatör, yükleri ergonomik, güvenli ve kontrollü şekilde kaldırmak, taşımak, döndürmek ve konumlandırmak için kullanılan operatör kontrollü taşıma sistemidir.
Pnömatik manipülatör nedir?
Pnömatik manipülatör, basınçlı hava ile çalışan ve yük ağırlığını dengeleyerek operatörün yükü düşük kuvvetle hareket ettirmesini sağlayan manipülatör sistemidir.
Sıfır yerçekimi etkisi nedir?
Sıfır yerçekimi etkisi, manipülatörün yük ağırlığını dengelemesiyle operatörün yükü neredeyse ağırlıksız şekilde hareket ettirebilmesidir.
Rijit kollu manipülatör ne zaman kullanılır?
Rijit kollu manipülatörler eksantrik, ağır, dengesiz veya hassas konumlandırma gerektiren yüklerde kullanılır.
Halatlı manipülatör ne zaman kullanılır?
Halatlı manipülatörler hızlı hareket, geniş çalışma alanı ve esnek taşıma gerektiren hafif ve orta ağırlıktaki uygulamalarda kullanılır.
Manipülatör ile vinç arasındaki fark nedir?
Vinç yükü genellikle yukarı aşağı kaldırır. Manipülatör ise yükü dengeler, operatörle birlikte hassas şekilde hareket ettirir ve ergonomik konumlandırma sağlar.
PM Manipülatör hangi sektörlerde kullanılır?
PM Manipülatör otomotiv, dökümhane, savunma sanayi, metal işleme, cam, panel, varil, bobin, ambalaj ve ağır sanayi uygulamalarında kullanılır.
