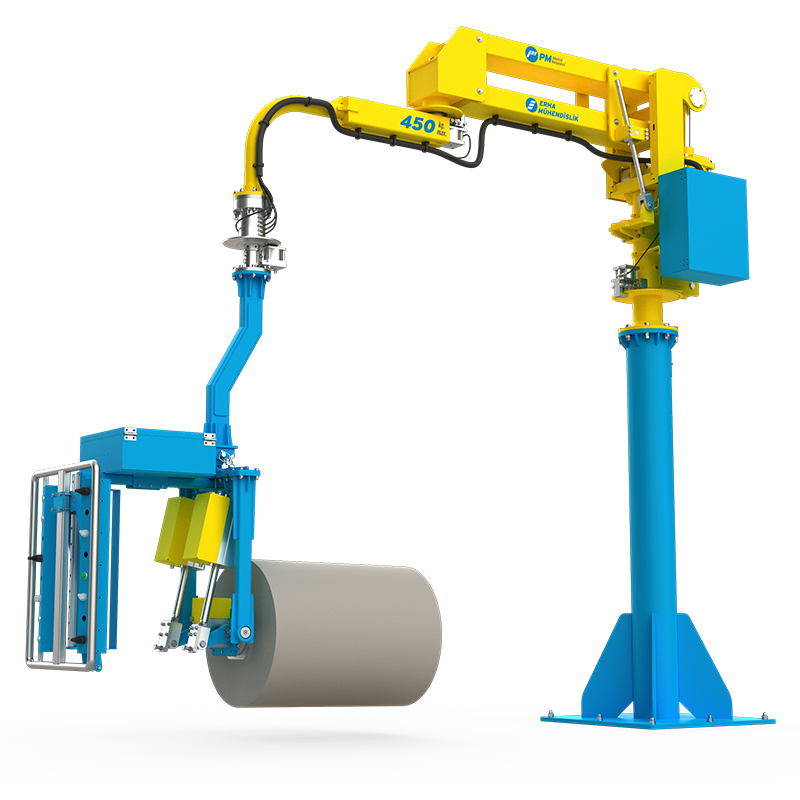

Forceful rijit kollu Pnömatik Manipülatör

Forceful: Endüstriyel Taşıma İçin Güçlü, Dayanıklı, Hızlı, Verimli ve Esnek Çözüm

Forceful Pnömatik Manipülatör, yalnızca ergonomik bir kullanım sunmakla kalmaz, aynı zamanda ağır yüklerin güvenli ve hassas taşınmasını sağlayarak üretim süreçlerinde esneklik ve operasyonel verimlilik kazandırır. Rijit kol yapısı ve pnömatik dengeleme sistemi sayesinde yüklerin hassas bir şekilde taşınmasını mümkün kılar ve operatörlerin daha kontrollü bir şekilde çalışmasını sağlar. Rijit kol yapısı sayesinde merkezden uzak ve offset yüklerin dahi dengeli ve güvenli bir şekilde kavranmasını sağlar. Pnömatik dengeleme sistemi, operatöre minimum efor ile yükleri hareket ettirme imkânı sunarak çalışma alanında maksimum verimlilik sağlar.

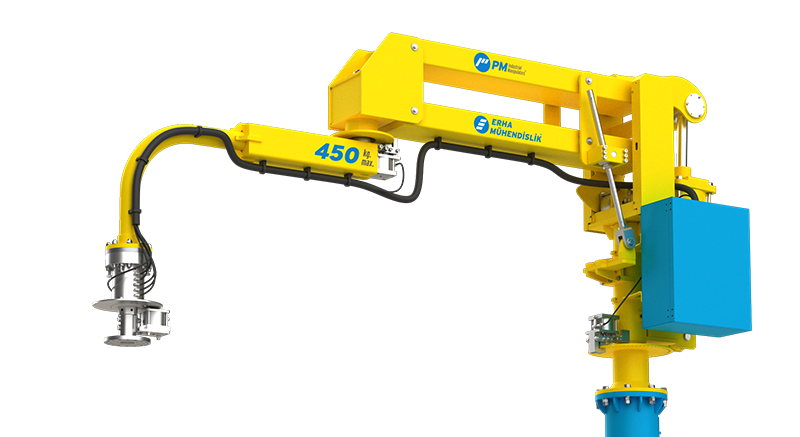

Forceful modeli, farklı iş gereksinimlerine uygun olarak vakumlu, gripperlı ve manyetik tutucular ile donatılabilir. Vakum sistemleri, hassas ve düz yüzeyli parçalar için idealdir. Gripperlı tutucular, mekanik kavrama gerektiren uygulamalarda kullanılırken, manyetik tutucular özellikle metal levhalar, silindirik parçalar ve ağır metal bileşenlerin taşınmasında tercih edilmektedir. Aynı zamanda, parçaların 90°, 180° ve 360° gibi çeşitli eksenlerde hareket ettirilmesini sağlayarak karmaşık taşıma operasyonlarında esneklik sunar. Bu hareket kabiliyeti, pnömatik kontrollü aktüatörler ve motorlar ile sağlanır. Sistem, yükün ağırlık merkezine bağlı olarak otomatik olarak denge ayarı yaparak taşıma işlemini güvenli ve verimli hale getirir. Böylece farklı sektörlerde kullanılan özel projelere yönelik çözümler sunarak maksimum esneklik sağlar.

Genel Özellikler

  • Kapasite: 450 kg’a kadar yük taşıma kapasitesi
  • Maksimum Erişim Mesafesi: 4.000 mm
  • Dikey Kaldırma Mesafesi: 2.450 mm
  • Çalışma Prensibi: Kuru, filtrelenmiş (40 μm) ve yağsız basınçlı hava ile çalışır (min. 0.7/0.8 MPa)
  • Hava Tüketimi: Maksimum 140 nl/dakika

Montaj Seçenekleri

Forceful Manipülatör, farklı endüstriyel ihtiyaçlara uygun olarak çeşitli montaj seçenekleri ile sunulur:

  • Forceful Kolon Montajlı (FY) – Sabit kolon bağlantısı ile zemine montaj edilir ve geniş bir çalışma alanı sunar.
  • Forceful Tavan Arabalı (FTA) – Ray sistemi üzerinden tavan arabasına montaj edilerek hareketli kullanım sağlar.
  • Forceful Tavana Montaj (FT) – Tavan bağlantılı montaj ile dar alanlarda bile maksimum verimlilik sunar.

Avantajlar

  • Rijit Kol Yapısı: Off-center ve ağır yükleri dengeleyerek güvenli bir taşıma sağlar.
  • Güvenli Taşıma: Pnömatik dengeleme mekanizması ile hassas hareket kontrolü sunar. Ani yük kaybı durumlarında devreye giren güvenlik valfleri ve kilitleme mekanizmaları, yükün kontrolsüz düşmesini önleyerek operatör ve ekipman güvenliğini maksimum seviyeye çıkarır. Ayrıca, dengeleme sistemi yükün ağırlığını otomatik olarak algılayarak denge ayarlarını anlık olarak optimize eder.
  • CE Standartlarına Uygunluk: Ürünlerimiz 2006/42/CE Makine DirektifiTS EN 14238:2004+A1:2009TS EN ISO 12100:2010 ve TS EN ISO 4414:2010 standartlarına uygundur.
  • ATEX Sertifikasyonu: Patlayıcı ortamlarda güvenle kullanıma uygundur ve kimya, ilaç, petrol, gaz ve boya üretimi gibi endüstrilerde tercih edilir.
  • Paslanmaz Çelik Seçeneği: Hijyenik ortamlara uyum sağlayan, korozyona dayanıklı tasarım.
  • Dayanıklı Tasarım: Erha Mühendislik’in yüksek teknolojiyle geliştirilmiş rijit kol yapısı uzun ömürlü ve dayanıklıdır.
  • Düşük Bakım Maliyeti: Modüler yapısı sayesinde kolay bakım ve uzun ömür sunar.
  • Modüler Tasarım: Çeşitli aparatlarla özelleştirilebilir ve farklı yük tiplerine uyarlanabilir.
  • Verimli Çalışma: İş süreçlerini optimize ederek üretim hattında zaman kaybını minimuma indirir.

Gerçek Kullanım Örnekleri ve Çözümler

Forceful Pnömatik Manipülatör, ağır sanayi, otomotiv, metal işleme, cam üretimi ve savunma sanayii gibi birçok sektörde güvenli ve verimli taşıma çözümleri sunmaktadır. Büyük ölçekli ve ağır bileşenlerin kolaylıkla taşınması için ideal olan bu sistem, ergonomik tasarımı ve gelişmiş pnömatik kontrol mekanizmaları sayesinde operatör yorgunluğunu azaltır ve üretkenliği artırır.

YouTube'da Bizi Takip Edin!

 400'den Fazla Başarılı Proje Örneği! Gerçek kullanım senaryolarını incelemek ve projelerimizi görmek için bizi YouTube'da takip edin: https://www.youtube.com/@PMIndustrialManipulators



Uygulama Alanı
Otomotiv, Gıda, Kimya, İnşaat, Elektrik, Elektronik, Döküm, Ambalaj, Ahşap, Tekstil, Mekanik, Seramik, Beyaz Eşya, Tütün, Kauçuk, Lastik

Forceful Dijital Katalog İndir

Taşıma Kapasitesi / kg   450 300 215 150 100
Max. Radyüs / mm Rmax 2000 2500 3000 3500 4000
Min. Radyüs / mm Rmin 580 755 850 1000 1150
Dikey Hareket / mm H 1300 1700 2000 2400 2450
Min. Taşıma Yüksekliği / mm *h 200 200 200 200 200
Max. Manipülatör Yüksekliği / mm *Hmax 3860 4070 4225 4420 4610
Max.Tavana Montaj Yüksekliği / mm *Hf 4100 4100 4800 5000 5000
Min. Manipülatör Yüksekliği / mm *Hmin 2000 2000 2000 2000 2000
Radius 1 / mm R1 1750 2170 2610 3035 3465
Radius 2 / mm R2 1750 2170 2610 3035 3465
* İşaretli ölçüler müşteri ithiyaçına göre degişebilir.

MONTAJ SEÇENEKLERİ

Forceful

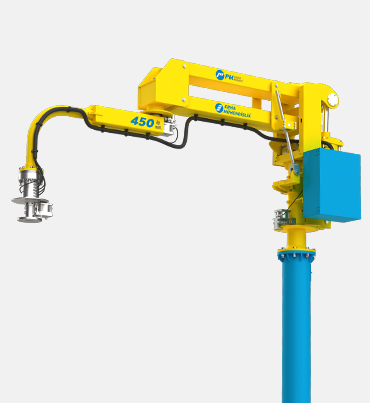

Yere Montaj FY

Forceful

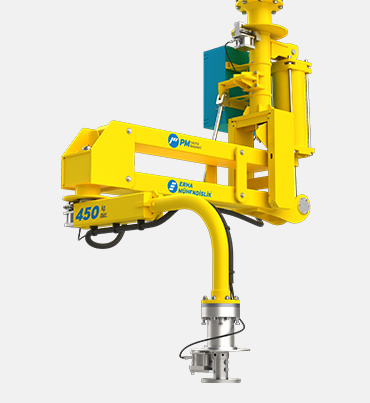

Tavana Montaj FT

Forceful

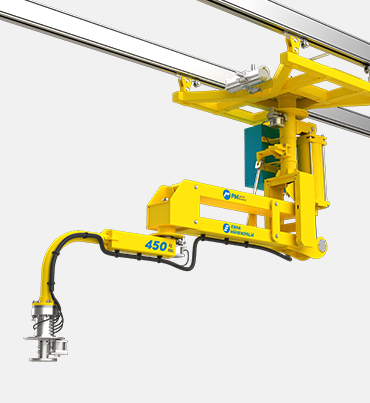

Tavan Arabalı FTA
